日本公共厕所mmm撒尿,久久精品国产亚洲av影片,免费 无码 国产在线观,国产成人午夜福利r在线

粉末冶金電話阿里巴巴
產(chǎn)品中心
當(dāng)前位置:首頁(yè) >> 產(chǎn)品中心 >>  羰基鐵粉粉末冶金喂料






產(chǎn)品描述



氣霧化粉末基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒,用于生產(chǎn)304L奧氏體不銹鋼燒結(jié)件


產(chǎn)品規(guī)格


項(xiàng)目

單位

規(guī)格

測(cè)試方法

MFI

g/10min

>600

ISO1133

燒結(jié)密度

g/cm3

>7.8

ISO3369


燒結(jié)后的典型成分


C %

Cr %

Ni %

Mn %

Si

Fe

0.03

18~20

8~11

<2

<1

Balance




標(biāo)準(zhǔn)制程



適用于熱塑性樹(shù)脂的標(biāo)準(zhǔn)注射成型機(jī),基于硝酸催化脫脂系統(tǒng)


燒結(jié)件典型特性



抗拉強(qiáng)度                                      ≥ 500MPa

典型燒結(jié)硬度                                  HV100~150

延伸率                                        ≥ 40 %

Oversizing factor *         1.162~1.168(Sintering Density 7.9@1380)

* Oversizing factor的確定基于客戶制程條件(尤其是燒結(jié)溫度),僅供參考!

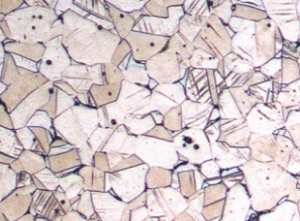

典型微觀組織


304L,1380 °C燒結(jié),Ar氣氛

304L,1380 °C燒結(jié),Ar氣氛


注射成型



各段溫度

1區(qū)     2區(qū)     3區(qū)     射嘴

180°C  185°C   190°C   195°C

模具溫度

90~125°C

螺桿轉(zhuǎn)速

50 r/min

注射速度

10 cm3/s

成型壓力

900 bar

保壓壓力

900 bar

保壓時(shí)間

0.1~3s


* 以上為參考成型條件,由于成型機(jī)臺(tái)和模具的差異,成型條件應(yīng)作相應(yīng)調(diào)整,但務(wù)必確定各區(qū)實(shí)際溫度不得高于200℃,否則會(huì)極大降低原料的使用壽命,并對(duì)原料特性造成不可逆的損害*


催化脫脂


建議使用濃度為98%發(fā)煙HNO3,催化脫脂溫度110~145°C,當(dāng)生坯最低脫脂率達(dá)到7.1%時(shí),可以終止脫脂制程。



燒結(jié)

典型燒結(jié)周期如下:由室溫以5K/min升到600°C,持溫1小時(shí),再以5K/min升到1380°C,持溫3小時(shí),然后隨爐冷。

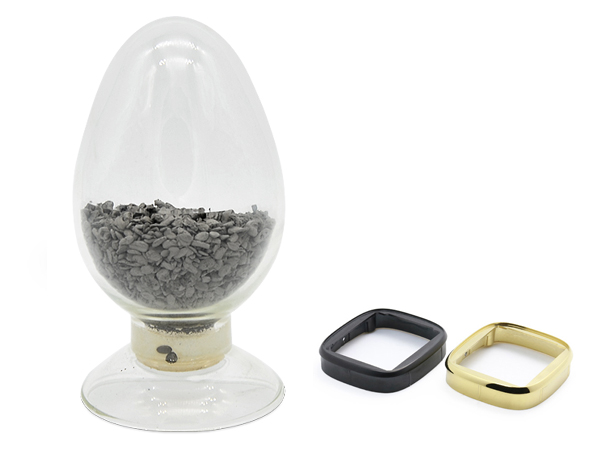

產(chǎn)品展示

?


深圳市坪山新區(qū)蘭金四路14號(hào)1號(hào)樓2層(總部)





服務(wù)熱線

 15697558967


聯(lián)系郵箱
15899643373@163.com
眾德祥版權(quán)所有 ∣ 粵ICP備18013594號(hào)
關(guān)閉
15697558967 工作日:9:00-18:00
周 六:9:00-18:00
用手機(jī)微信掃一掃
GOOGLEMAP日本| 悲惨嗷操的女人| 久久骚婷婷精品一区二区| 免费久久精品国产片久久| 成人免费gaoqing| 中文字幕熟女五十路中出| 色综合天天综合网国产成人网| 成人午夜福利院在线观看| 漫画里面的美女小穴被日| 熟女av| 亚洲国产aⅴ精品一区二区| 大jb插的视频| 真人版肏屄视频在线观看| 成人网站色情WWW免费| 青青草原在线视频观看免费| 我好想日批视好| 在线成视频免费观看hh| 久久网免费视频| 久久99热精品深田咏美| 一边摸一边做爽的视频17国产| 天天干天天操天天日天天爱| 欧美亚洲日本| 我要看日逼视频黄色网站| 娇妻被粗大猛烈进出视频| 亚洲最大色资源在线观看| 肏高丽女人的屄| 琪琪伦理影院一区二区三区| 国内精品一区二区三区| 国产精品先锋资源在线看| AV无码一区二区乱子伦| 九九热在线精品视频首页| 99精品热视频在线观看| 日韩AV一级高清片蜜臀| 外国的大鸡巴操美女骚逼| 免费看男女做受a片直播| 色狠狠久久aa北条麻妃| 亚洲视频丁香五月天婷婷| 女性全捰艺术照摄影| 国产一区二区三区在线观| 精品一区二区三区东京热| 久久久久无码国产精品一区|
