日本公共厕所mmm撒尿,久久精品国产亚洲av影片,免费 无码 国产在线观,国产成人午夜福利r在线

粉末冶金電話阿里巴巴
產(chǎn)品中心
當(dāng)前位置:首頁 >> 產(chǎn)品中心 >>  不銹鋼粉末冶金





產(chǎn)品描述



氣霧化粉末基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒,用于生產(chǎn)316L奧氏體不銹鋼燒結(jié)件


產(chǎn)品標(biāo)準(zhǔn)


DIN 1.4404, X 2 CrNiMo 17 13 2 AISI 316L,UNS S31603


產(chǎn)品規(guī)格


項(xiàng)目

單位

規(guī)格

測試方法

MFI

g/10min

1000±400

ISO1133

燒結(jié)密度

g/cm3

>7.75

ISO3369


燒結(jié)后的典型成分


C %

Cr %

Ni %

Mn %

Mo %

Si

Fe

<0.03

16~18

10~14

<2

2~3

<1

Balance



標(biāo)準(zhǔn)制程


適用于熱塑性樹脂的標(biāo)準(zhǔn)注射成型機(jī),基于硝酸催化脫脂系統(tǒng)


燒結(jié)件典型特性


抗拉強(qiáng)度                                      ≥ 490MPa

典型燒結(jié)硬度                                  HV100~150

延伸率                                        ≥ 45 %

Oversizing factor *         1.160~1.168 (Sintering density 7.85@1380)

* Oversizing factor的確定基于客戶制程條件(尤其是燒結(jié)溫度),僅供參考!

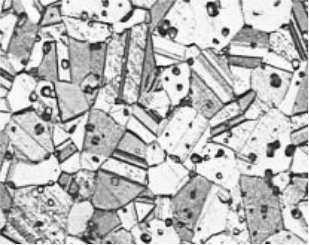

典型微觀組織



316L,1380 °C燒結(jié),Ar氣氛


注射成型



各段溫度

1區(qū)     2區(qū)     3區(qū)     射嘴

180°C  185°C   190°C   195°C

模具溫度

90~125°C

螺桿轉(zhuǎn)速

50 r/min

注射速度

10 cm3/s

成型壓力

900 bar

保壓壓力

900 bar

保壓時(shí)間

0.1~3s


* 以上為參考成型條件,由于成型機(jī)臺和模具的差異,成型條件應(yīng)作相應(yīng)調(diào)整,但務(wù)必確定各區(qū)實(shí)際溫度不得高于200℃,否則會極大降低原料的使用壽命,并對原料特性造成不可逆的損害*


催化脫脂


建議使用濃度為98%發(fā)煙HNO3,催化脫脂溫度110~145°C,當(dāng)生坯最低脫脂率達(dá)到6.8%時(shí),可以終止脫脂制程。\



燒結(jié)


典型燒結(jié)周期如下:由室溫以5K/min升到600°C,持溫1小時(shí),再以5K/min升到1380°C,持溫3小時(shí),然后隨爐冷 。

產(chǎn)品展示

?


深圳市坪山新區(qū)蘭金四路14號1號樓2層(總部)





服務(wù)熱線

 15697558967


聯(lián)系郵箱
15899643373@163.com
眾德祥版權(quán)所有 ∣ 粵ICP備18013594號
關(guān)閉
15697558967 工作日:9:00-18:00
周 六:9:00-18:00
用手機(jī)微信掃一掃
乡宁县| 如东县| 石棉县| 克山县| 吴江市| 游戏| 德清县| 文化| 渑池县| 鄂托克前旗| 保德县| 惠东县| 金坛市| 石台县| 舟曲县| 三江| 肃北| 喀喇| 苗栗市| 策勒县| 万州区| 中方县| 繁昌县| 万全县| 修文县| 基隆市| 上林县| 天长市| 洛南县| 来凤县| 桃园市| 晴隆县| 全椒县| 万盛区| 娄烦县| 建始县| 江安县| 左云县| 威海市| 锦屏县| 额尔古纳市|
