日本公共厕所mmm撒尿,久久精品国产亚洲av影片,免费 无码 国产在线观,国产成人午夜福利r在线

粉末冶金電話阿里巴巴
產品中心
當前位置:首頁 >> 產品中心 >>  不銹鋼粉末冶金





產品描述


基于硝酸催化脫脂系統并可直接用于注射成型的原料顆粒, 用于生產316L奧氏體不銹鋼燒結件, 產品具有極佳的拋光性。



產品標準


DIN 1.4404, X 2 CrNiMo 17 13 2 ,AISI 316L,UNS S31603



產品規(guī)格


項目

單位

規(guī)格

測試方法

MFI

g/10min

>600

ISO1133

燒結密度

g/cm3

>7.8

ISO3369


燒結后的典型成分



C %

Cr %

Ni %

Mn %

Mo %

Si

Fe

>0.03

16~18

10~14

<2

2~3

<1

Balance



標準制程


適用于熱塑性樹脂的標準注射成型機,基于硝酸催化脫脂系統



燒結件典型特性


抗拉強度                                      ≥ 490MPa

典型燒結硬度                                  HV100~150

延伸率                                        ≥ 45 %

Oversizing factor *       1.162~1.168 (Sintering density 7.9@1380℃)

* Oversizing factor的確定基于客戶制程條件(尤其是燒結溫度),僅供參考!

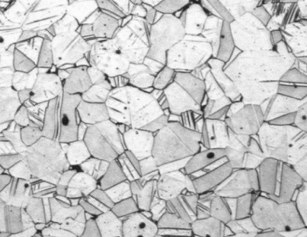

典型微觀組織




316L  1380℃燒結 Ar氣氛


注射成型


各段溫度

1區(qū)     2區(qū)     3區(qū)     射嘴

180   185   190   195

模具溫度

90~125°C

螺桿轉速

50 r/min

注射速度

10 cm3/s

成型壓力

900 bar

保壓壓力

900 bar

保壓時間

0.1~3s


* 以上為參考成型條件,由于成型機臺和模具的差異,成型條件應作相應調整,但務必確定各區(qū)實際溫度不得高于200℃,否則會極大降低原料的使用壽命,并對原料特性造成不可逆的損害*


催化脫脂

建議使用濃度為98%發(fā)煙HNO3,催化脫脂溫度110~145℃,當生坯最低脫脂率達到7.3%時,可以終止脫脂制程。



燒結

典型燒結周期如下:由室溫以5K/min升到600℃,持溫1小時,再以5K/min升到1380℃,持溫3小時,然后隨爐冷。

產品展示

?


深圳市坪山新區(qū)蘭金四路14號1號樓2層(總部)





服務熱線

 15697558967


聯系郵箱
15899643373@163.com
眾德祥版權所有 ∣ 粵ICP備18013594號
關閉
15697558967 工作日:9:00-18:00
周 六:9:00-18:00
用手機微信掃一掃
闻喜县| 嘉兴市| 疏附县| 黄龙县| 禄丰县| 分宜县| 出国| 扎赉特旗| 田阳县| 隆子县| 宣武区| 永和县| 常熟市| 安溪县| 益阳市| 西和县| 聂拉木县| 兴文县| 玛多县| 房山区| 苗栗县| 潼关县| 仪陇县| 萍乡市| 大城县| 富宁县| 宜州市| 芦溪县| 金堂县| 辽阳县| 荆州市| 阿巴嘎旗| 文昌市| 玉田县| 临海市| 红安县| 封开县| 永平县| 高雄市| 盘山县| 栾城县|
